艾默生PS48600-3/2900開關電源系統


PS48600-3/2900型電源系統技術簡介
1.  系統構成及外形圖
艾默生PS48600-3/2900型智能高頻開關通信電源由交流配電單元、直流配電單元、整流模塊(R48-2900：48V/30A)、監控模塊（M500F）、機柜等構成的一種柜高2.0m電源系統。適用于基站、小容量交換局、衛星通信、數據通信等電網波動范圍很寬的場合。

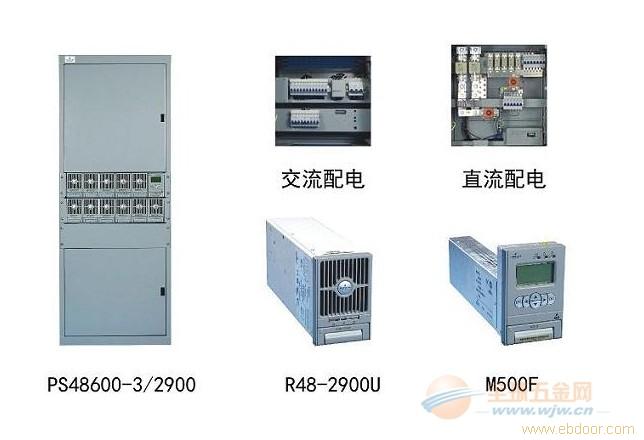

 艾默生 PS48600-3/2900型智能高頻開關電源系統
2.  系統特點
l整流模塊采用有源功率因數補償技術，功率因數值達0.99。
l交流輸入電壓正常工作范圍寬至85V～300V。
l整流模塊采用全面軟開關技術，額定效率高達91％以上。
l整流模塊超低輻射。采用先進的電磁兼容設計，整流模塊能夠滿足CE、NEBS、YD/T983等國內外標準要求。整流模塊的傳導和輻射均能達到Class B的要求。
l整流模塊安規設計符合UL，CE，NEBS標準。
l 整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
l 整流模塊有輸出過壓硬件保護和輸出過壓軟件保護。軟件過壓保護方式有兩種選擇：一次過壓鎖死模式、二次過壓鎖死模式。
l完善的電池管理。有電池低電壓保護功能和負載下電功能，能實現溫度補償、自動調壓、無級限流、電池容量計算、在線電池測試等功能。
l可記錄200條歷史告警記錄；可記錄10組電池測試數據。
l 網絡化設計，提供一路RS232接口、Modem、干接點等多種通信接口，組網靈活，可實現遠程監控，無人值守。
l完善的交、直流側防雷設計。
l完備的故障保護、故障告警功能。
3.  艾默生電源系統技術參數
3.1 PS48600-3/2900系統有以下2種配置方式：
（1）．PS48600-3/2900-X1：雙路交流手動輸入、無用戶交流輸出，直流輸出7路；
（2）．PS48600-3/2900-X2：兩路交流自動輸入、有用戶交流輸出，直流輸出7路。

  PS48600-3/2900-X1 PS48600-3/2900-X2
監控模塊M500F 1臺
整流模塊R48-2900 標準配置：2臺；可選數量：2～12臺
交流配電 防雷 II/C級防雷
交流輸入 兩路交流輸入，交流輸入空開規格：
2×63A/2P
交流輸出 無用戶交流輸出 兩路三芯插座，由一路16A/1P的MCB控制
直流配電 防雷 直流側防雷
電池 兩路電池輸入熔絲：2×100A NT00
負載輸出 7路負載輸出，總負載電流≤100A。其中：
1×63A/1P（MCB），2×32A/1P（MCB），1×10A/1P（MCB），1×100A NT00（FUSE），1×50A NT00（FUSE），1×6A NT00（FUSE）
可選部件 溫度傳感器及其線纜，DC/DC模塊，遠程監控組件


4.  艾默生電源系統詳細技術指標：
參數類別 參數名稱 PS48600-3/2900
環境條件 工作溫度 -5～40℃
儲存溫度 -40～70℃
相對濕度 5～95％RH
海拔高度 ≤2000m（超過需降額使用）
其它 沒有導電塵埃和腐蝕性氣體，沒有爆炸危險
交流輸入 輸入制式 單相三線制
額定輸入相電壓 380V
輸入電壓范圍 PS48600-3/2900-X1：285～475Vac（誤差：5Vac）
PS48600-3/2900-X1：285～475Vac（誤差：5Vac）
輸入交流電壓頻率 45～65Hz
最大輸入電流 ≤46A
功率因數 ≥0.99
直流輸出 輸出直流電壓 42.2～57.6Vdc
輸出直流電流 0～120A
穩壓精度 ≤1％
效率 ≥88％
峰峰值雜音電壓 ≤200mV（0～20MHz）
電話衡重雜音電壓 ≤2mV（300～3400Hz）
寬頻雜音電壓 ≤100mV（3.4kHz～150kHz）；≤30mV（150 kHz～30MHz）
離散雜音 ≤5mV（3.4kHz～150kHz）；≤3mV（150kHz～200kHz）；≤2mV（200 kHz～500kHz）；
≤1mV（0.5MHz～30MHz）
交流輸入告警和保護 交流輸入過壓告警點 缺省值280±5Vac，監控模塊可設
交流輸入過壓告警恢復點 缺省值270±5Vac，低于交流輸入過壓告警點10Vac
交流輸入欠壓告警點 缺省值180±5Vac，監控模塊可設
交流輸入欠壓告警恢復點 缺省值190±5Vac，高于交流輸入欠壓告警點10Vac
過壓保護切換點* 285Vac±5Vac
過壓切換恢復點 270Vac±5Vac
欠壓保護切換點 170Vac±5Vac
交流輸入告警和保護 欠壓切換恢復點 185Vac±5Vac
欠壓保護點 125Vac±5Vac
欠壓保護恢復點 140Vac±5Vac
直流輸出告警和保護 直流輸出過壓保護點 缺省值59.0±0.2Vdc
直流輸出過壓告警點 缺省值58.5±0.2Vdc   監控模塊可設
直流輸出過壓告警恢復點 缺省值58.0±0.2Vdc    低于過壓告警點0.5Vdc
直流輸出欠壓告警點 缺省值45.0±0.2Vdc    監控模塊可設
直流輸出欠壓告警恢復點 缺省值45.5±0.2Vdc    高于欠壓告警點0.5Vdc
電池保護動作點 缺省值43.2±0.2Vdc    監控模塊可設
整流模塊 均流特性 整流模塊可以并機工作，并具有按負載均分負載能力，其不平衡度應優于±3％的輸出額定電流值；測試電流范圍10％～100％額定電流
輸入限功率（45℃） 176Vac輸入，模塊最大輸出功率為100％額定功率，即1740W
110Vac輸入，模塊最大輸出功率為50％額定功率，即1050W
85Vac輸入，模塊最大輸出功率為44.4％額定功率，即800W
整流模塊 過壓保護方式 整流模塊有輸出過壓硬件保護和輸出過壓軟件保護，硬件過壓保護點為59.5V±0.5V之間，硬件過壓保護后需要人工干預才可以開機。軟件保護點可以通過監控模塊設置，設置范圍為56～59V（要求比輸出電壓高0.5V以上，出廠默認值為59V）
軟件過壓保護模式有兩種，可以通過后臺維護軟件選擇：
1．一次過壓鎖死模式
當整流模塊輸出達到軟件保護點后，整流模塊關機并保持，需要人工干預方可恢復工作；
2．二次過壓鎖死模式
整流模塊軟件保護后，關機5秒鐘內重新開機，如果在設定時間內（默認為5分鐘，可以通過監控模塊設置）發生第二次過壓，整流模塊則關機并保持，需要人工干預方可開機。人工干預方法：可以通過監控模塊復位整流模塊，也可以通過從電源系統上脫離整流模塊來復位
輸出緩啟功能 模塊開機瞬間，輸出電壓可緩慢上升，上升時間可以設置
風扇轉速可設 模塊的風扇轉速可以設置成自動調節，也可以設置為全速
溫度限功率 45℃環境溫度以下，模塊可以滿功率1740W輸出；
45℃環境溫度以上，模塊輸出采用線性限功率，其中：
55℃環境溫度，模塊輸出功率1450W；65℃環境溫度，模塊輸出功率1160W；
70℃環境溫度，模塊輸出功率為零
EMC指標 傳導發射 Class A     參考標準：EN55022
輻射發射
EFT Level 4     參考標準：EN61000-4-4
ESD Level 3     參考標準：EN61000-4-2
浪涌 Level 4     參考標準：EN61000-4-5
輻射抗擾性 Level 2     參考標準：EN61000-4-3
傳導抗擾性 Level 2     參考標準：EN61000-4-6
抗雷擊特性 交流側抗雷擊特性 交流輸入側可承受模擬雷電沖擊電壓波形為10/700μs，幅值為5kV的正負極性沖擊各5次；模擬雷電沖擊電流波形為8/20μs，幅值為20kA的正負極性沖擊各5次，并可承受8/20μs模擬雷電沖擊電流40kA、1次。每次檢驗沖擊間隔時間不小于1min
直流側抗雷擊特性 直流側可承受模擬雷電沖擊電流波形為8/20μs，幅值為10kA的沖擊一次
其它 安規

5．三遙功能
在RS232和MODEM通信方式中，后臺主機可通過監控模塊對艾默生電源系統實現三遙功能。
遙測功能：后臺主機可通過監控模塊獲取系統的實時模擬量；
遙信功能：后臺主機可通過監控模塊獲取系統的實時開關量；
遙控功能：后臺主機可實現模塊開關機/復位/調壓、系統均充/浮充/測試轉換、系統控制方式切換、告警消音等功能。
6．多種方式與后臺進行通信
監控模塊通過電源系統的信號轉接板提供RS232/MODEM通信接口和8組告警干接點輸出，用于與后臺監控進行通信。
干接點輸出方式：
