NetSure501 A41和NetSure701 A41嵌入式高頻開關電源系統是艾默生網絡能源集多年開發和網上運行經驗，為滿足3G、FTTx、數據通信設備、傳輸設備和接入設備等網絡建設需求而設計的高可靠、高功率密度、高性能、全數字化的插框式通信電源系統。該系統可兼容艾默生多種高頻開關電源模塊，同時具有節能休眠、高效混插等功能，系統配置交流側、直流側和信號側等全方位防雷保護措施，尤其適合戶外基站柜、戶外機房等通信設備供電。
19英寸標準結構設計，具有優良的通用性 體積小，嵌入式安裝，節省機房面積和安裝成本支持上、左、右進出線，
更強適應性和節省用戶空間全方位的防雷保護設計，可配套戶外機柜使用 具有節能休眠功能，
提高系統使用效率支持高效-普通模塊混插功能，更加環保輸入電壓范圍寬(80～300Vac)，
電網適應能力強整流模塊工作溫度范圍：-40～+75℃，環境適應能力強整流模塊采用數字化DSP控制技術，
功率密度高達14 W/In3以上無損傷熱插拔，支持在線維護，方便快捷完善的蓄電池管理功能，有效延長
蓄電池的使用壽命 提供RS232、網口、干接點等多種
簡介
NetSure501 A41和NetSure701 A41嵌入式高頻開關電源系統是艾默生網絡能源集多年開發和網上運行經驗，為滿足3G、FTTx、數據通信設備、傳輸設備和接入設備等網絡建設需求而設計的高可靠、高功率密度、高性能、全數字化的插框式通信電源系統。該系統可兼容艾默生多種高頻開關電源模塊，同時具有節能休眠、高效混插等功能，系統配置交流側、直流側和信號側等全方位防雷保護措施，尤其適合戶外基站柜、戶外機房等通信設備供電。
系統配置

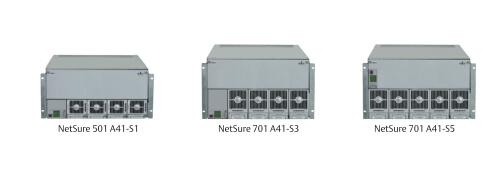

| 配置 | NetSure 501 A41-S1 | NetSure 701 A41-S3 | NetSure 701 A41-S5 | |
| 系統容量 | 120A | 200A | 250A | |
| 監控模塊 | M221S/M222S | M221S/M222S | M221S/M222S | |
| 整流模塊 | 4×R48-1800A/R48-2000e | 4×R48-2900U/R48-3200e | 5×R48-2900U/R48-3200e | |
| 交流配電 | 輸入 | 1×63A/2P | 1×125A/2P | 1×125A/2P |
| 輸出 | 1×16A/1P | 1×16A/1P | 1×16A/1P | |
| 電池接入 | 2×63A/1P | 2×125A/1P | 2×125A/1P | |
| 直流配電 | BLVD | 1×100A/1P,1×16A/1P | 2×32A/1P,2×16A/1P | 2×32A/1P,2×16A/1P |
| LLVD | 1×100A/1P,1×63A/1P,2×32A/1P | 2×63A/1P,4×32A/1P,2×16A/1P | 2×63A/1P,4×32A/1P | |
| 防雷 | 系統交流側配置C級防雷,并具有直流側,信號側防雷 | |||
| 干接點 | 3路開關量輸入，4路開關量告警輸出 | |||
| 選配件 | 頂蓋、溫度傳感器、電池架、直流配電擴展插框 | |||
■ 戶外基站柜、宏站供電
■ 3G室內覆蓋供電
■ 寬帶綜合接入供電
| 配置 | 型號 |
| 普通模塊 | R48-1800A、R48-2000、R48-2900U、R48-3200 |
| 高效模塊 | R48-2000e、R48-3200e、R48-3500e、R48-4000e |
| 電氣參數 | 描述 |
| 輸入電壓范圍 | 80Vac～300Vac |
| 功率因數 | 0.99 |
| 效率 | 普通>92%，高效>96% |
| 輸出電壓范圍 | -42Vdc～-58Vdc |
| 標稱電壓 | -48Vdc |
| 額定電壓 | -53.5Vdc |
監控模塊
配置
M221S：LCD液晶顯示，帶網口，RS232
M222S：LCD液晶顯示，無網口，RS232 標準配置
告警功能：
監控單元能對系統故障進行聲光報警，同時能上報到后臺主機
歷史告警記錄可存儲200條，并具有按鍵操作記錄功能
3路開關量輸入；4路開關量告警輸出，可擴展至8路開關量告警輸出
告警的聲音、時間可控
電池管理功能：
自動均浮充，智能充電限流管理，電池保護
放電測試，10組電池測試記錄
三種充電方式：定時、快速、恒流
控制功能：
整流模塊開關機，整流模塊限流、均流、調壓
電池組均充/浮充/測試轉換，電池保護
四遙功能：
遙信、遙控、遙測、遙調
節能功能(選配)：
模塊自動休眠功能
高效-普通模塊混插功能
50A模塊 70A模塊 M212S M222S
機械參數
| 機械參數 | NetSure 501 A41-S1 | NetSure 701 A41-S3 | NetSure 701 A41-S5 |
| 結構 | 19英寸寬，5U高 | 19英寸寬，6U高 | 19英寸寬，6U高 |
| 尺寸 | 483(寬)×360(深)×222(高) | 483(寬)×360(深)×267(高) | 483(寬)×360(深)×267(高) |
| 重量(Kg) | ≤25(不包括整流模塊和監控模塊) | ||
