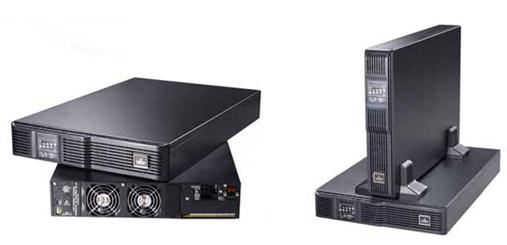

艾默生iTrust Adapt(5-10KVA)
1.產品概述
Adapt 5-10KVA UPS 是艾默生網絡能源有限公司開發的雙變換在線式智能化正弦波不間斷電源系統，可為用戶的精密儀器設備提供可靠、優質的交流電源，采用模塊化設計，可以根據需求裝配為塔式或機架式，兼容單進單出和三進單出適用于小型計算機中心、網絡間、通信系統、自動控制系統和精密儀器設備等應用場合的不間斷交流供電。
2.應用范圍
服務器，存儲器，網絡設備，ATM，VoIP，通訊設備，自動化設備，精密儀器，醫療診斷設備……等輸入電壓精度要求極高的設備。
3.適用場合
中小型數據/通信機房，網絡間，營業廳，實驗室，儀器室，控制室，辦公環境等。
4.產品特點
§ 超高功率密度，整機在機架中只占用2U 高度
§ 輸入抗擾范圍寬 120Vac-276Vac(5K) 120Vac-288Vac（10K）
§ 輸出功率因數高達0.9，帶載量提升20-30%
§ 輸入兼容三相380V、單相220V
§ 支持并聯擴展運行（最大4 臺，10K 發布時暫支持1+1，如需3+1 請咨詢產品部非標處理）
§ 電池模塊化設計，輕松級聯擴充后備時間
§ 塔式/機架式兼容，安裝方式隨心所欲
§ 提供LED/LCD（10K 選件）顯示功能，且現場可更換
§ 支持服務器自動關機功能
§ 提供多種監控端口，滿足不同監控需求
§ 提供豐富機架用選件，方便機架內的配電/監控等功能的一體化實施
§ 可平滑接入艾默生易睿TM 監控系統
§ 出色的節能環保特性
a) 輸入高功率因數高達0.99，實現高電能利用率
b) 整機效率高達92%以上，節能效益明顯
c) 滿足歐盟RoHS 環保指令
Adapt 5-20KVA UPS 是艾默生網絡能源有限公司開發的雙變換在線式智能化正弦波不間斷電源系統，可為用戶的精密儀
器設備提供可靠、優質的交流電源，采用模塊化設計，可以根據需求裝配為塔式或機架式，兼容單進單出和三進單出適用
于小型計算機中心、網絡間、通信系統、自動控制系統和精密儀器設備等應用場合的不間斷交流供電。
服務器，存儲器，網絡設備，ATM，VoIP，通訊設備，自動化設備，精密儀器，醫療診斷設備…… 等輸入電壓精度要求極高的設備。
適用場合
中小型數據/通信機房，網絡間，營業廳，實驗室，儀器室，控制室，辦公環境，計費中心，精密控制室，過程控制中心等。
產品突出特點
-
超高功率密度，整機2-3U
-
超寬輸入電壓/頻率范圍，適應惡劣電網環境
-
輸出功率因數高達0.9，帶載量提升20-30%
-
效率高達92-94%
-
三相單相兼容，適合多種應用場合
-
兼容機架/塔式安裝方式
-
支持并聯擴展運行(最大4臺)
-
提供豐富機架選件，方便機架內的配電/監
-
控等功能的一體化實施
-
可平滑接入艾默生易睿監控系統
-
輸入高功率因數高達0.99，實現高電能利用率
-
整機效率高達92%以上，節能效益明顯
-
滿足歐盟RoHS環保指令
| Adapt 系列參數表 | 5KVA | 10KVA | 16KVA | 20KVA | ||
| 標準機型 | 長延時機型 | 標準機型 | 長延時機型 | 長延時機型 | 長延時機型 | |
| 型號 | UHA1R-0050 | UHA1R-0050L | UHA1R-0100 | UHA1R-0100L | UHA3R-0160L | UHA3R-0200L |
| 輸入參數 | ||||||
| 整流器類型 | IGBT整流 | |||||
| 額定電壓 | 220/380Vac單相三線/三相四線 | 220/380Vac單相三線/三相四線 | 380Vac三相四線 | |||
| 輸入電壓范圍 | 單相120Vac～276Vac | 單相120Vac～288Vac | 三相228Vac～478Vac | |||
| 輸入頻率范圍 | 45Hz～55Hz | |||||
| 輸入功率因數 | 單相>=0.99 / 三相 >=0.95 | 滿載>0.99 | ||||
| 電池 | ||||||
| 電池類型 | 鉛酸免維護蓄電池 | |||||
| 充電能力 | 標機回充至90% <3h | 標機回充至90% <6h | 最大充電功率4.5KW | |||
| 標機電池后備時間 | >5 分鐘 | … | ||||
| 電池模塊型號 | U16-07C1 | |||||
| 電池模塊規格 | 430W×660D×88H (機架內高度2U)，50Kg | |||||
| 輸出參數 | ||||||
| 額定功率 | 5KVA/4.5KW或6KVA/4.5KW(現場可設置) | 10KVA/9KW | 16KVA/14.4KW | 20KVA/18KW | ||
| 額定電壓 | 單相220Vac | 三相380Vac，單相220Vac | ||||
| 電壓穩定度 | 3% | 1% | ||||
| 頻率穩定度 | 0.25% | |||||
| 輸出電壓 | < 3％ 線性負載 | < 2％(線性負載) | ||||
| 波形畸變率 | < 5％ 非線性負載 | < 5％(非線性負載) | ||||
| 負載最大峰值因數 | 3:01 | |||||
| 階躍型負載能力 | 100% | |||||
| 輸出方式 | 端子 | |||||
| 過載能力(% 額定負載) | 125％額定負載下1min | 105%～125％ 5mins，125％～150％ 1min，大于150% 500ms | 105％～125％ 5mins，125％～150％ 1min，大于150% 200ms | |||
| 系統參數及標準 | ||||||
| 變換類型 | 雙變換在線式 | |||||
| 能否實現并機 | 支持最大3+1并機 | |||||
| 安裝方式 | 機架式/塔式兼容 | |||||
| 整機效率 | >92% | >92.5% | Up to 94% | |||
| 切換時間 | 0 ms | |||||
| 噪聲 | <50dB | <55dB | ≤58dB | |||
| 語言 | 中英文 | |||||
| 是否有LCD顯示 | 是(可選) | 是(標配) | ||||
| 安規 | IEC/EN62040-1-1 | |||||
| 電磁兼容 | IEC/EN 62040-2，IEC/EN61000-3-11，IEC/EN61000-3-12，YD/T1095-2008 | |||||
| 浪涌保護 | IEC/EN 62040-2 | |||||
| 防護類型 | IP20 | |||||
| 體積W×D×H(mm) | 430×660×882U，帶電池4U | 430×660×88 | 435×660×882U，帶電池6U | 435×660×88 | 435×750×130 3U | |
| 主機凈重 | 23Kg | 25Kg | 24.8Kg | 25.5Kg | 35Kg | |
| 保修 | 3年 | 1年 | ||||
| 通信及管理 | ||||||
| 接口類型 | USB/智能卡槽(干接點卡/干接點擴展卡/SIC卡/Modbus卡/RS485卡) | |||||
| 管理軟件 | SiteMonitor | |||||
| 環境參數 | ||||||
| 運行溫度 | 0～＋40℃ | |||||
| 相對濕度 | 5～95％，無凝露 | |||||
| 最大海拔高度 | <1500m，(超過1500m時，參照GB/T3859.2降額使用) | ＜2000m (超過2000m時，參照GB/T3859.2降額使用) | ||||
