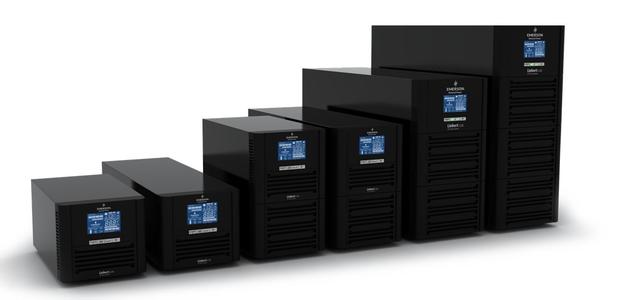

塔式GXE2系列1-20KVA

當前位置：首頁 > 產品中心
GXE 10k00TE1101C00


應用對象：

服務器，存儲器，網絡設備，VoIP，通訊設備，自動化設備，精密儀器，醫療診斷設備，OFFICE 辦公終端，網絡間交換設備及服務器，小型機房等。

適用行業：

電信、金融、政府、醫療、教育、制造、郵政/物流、交通、商業/零售

功能特點：

雙變換在線式設計，確保供電高可靠； 超寬輸入電壓/頻率范圍，適應惡劣電網環境；大屏LCD顯示，更為直接的獲取工作狀態；高功率密度設計，整機體積較同類產品小20%～40%；出色的環保、節能特性，效率高達91%；豐富的監控管理選件，提高系統可靠性。

高功率密度設計

■ 采用先進的拓撲設計，大大提升了產品的功率密度，減小產品的體積。

■ 輸出功率因數0.8，符合負載的發展，實現更強的帶載能力。

■ 10KVA長機體積僅為180×455×525，節省您寶貴辦公空間。

卓越的電氣性能

■ DSP全數字控制，輸出穩壓精度高，具有自我保護和故障診斷功能。

■ 輸入功率因數高達0.99，提升電能利用率有效降低使用成本。

■ 整機效率高達91%以上，并提供ECO模式，節能效益明顯。

■ 超強過載能力，市電額定下，125%負載可5分鐘，滿足負載突加的情況。

■ 極強的智能化電池管理功能，延長電池模塊的使用壽命。

超強LCD顯示

■ 用戶可輕松獲取UPS狀態信息，包括工作模式等。

■ 用戶可通過LCD實時查詢電池容量與負載容量。

■ 故障狀態清楚顯示，提升問題解決速度。

完善的電源管理

■ 風扇的故障自檢和自動識別功能。

■ 標配RS-232及USB接口通訊接口，方便用戶對UPS進行的通訊管理。

■ 提供REPO緊急關機功能。

■ 配合不同的監控卡，可滿足并實現用戶多樣的管理功能。


通訊卡選件

描述

RDU-SIC卡

監控智能設備的系統狀態，記錄告警事件，并通過郵件或短信的方式告知用戶；通過內置web圖形介面設置運行參數和查看設備狀態，并將被講監控設備的狀態通過SNMP協議方式發送給網絡管理軟件

MODBUS卡

UPS接入樓宇監控系統時選用

RS-485卡

RS485卡，實現RS232信號向RS485信號的轉換，用于UPS與RDU-A機房智能監控單元的連接

干接點卡

提供4路繼電器信號輸出及3路開關信號輸入

干接點擴展卡

提供4路繼電器信號輸出及3路開關信號輸入，還提供RS232和RS485通信功能，提供4路模擬量采集功能


負載及延時時間*


電池箱模塊數量

負載量


8000W

7000W

4800W

3000W

2000W

1400W

1

-

-

4.2m

6.7m

25m

45.8m

2

6m

8m

9.2m

13.3m

55m

1h20m

3

13m

17m

20m

28.3m

1h30m

2h25m

4

20m

23m

30m

38.3m

1h50m

3h19m

5

23m

26m

35m

48.3m

2h14m

3h33m

6

26m

33m

40m

55m

2h48m

3h49m

7

28m

35m

44m

58.3m

2h50m

4h

8

38m

50m

58m

83.3m

2h55m

4h15m

9

46m

55m

1h10m

1h32m

3h25m

4h55m

10

55m

1h7m

1h23m

1h57m

3h55m

5h40m


*查詢表所提供的后備延時時間，僅供參考

*為實現充電電流與電池容量的最佳匹配，標機機頭最多可擴展4個電池箱模塊，長機機頭最少需配置5個電池箱模塊

GXE 6-10KVA


參數

產品型號

GXE 06k00TE1101C00

/GXE 06k00TL1101C00

GXE 10k00TE1101C00

/GXE 10k00TL1101C00

型號等級

6000VA/4800W

10000VA/8000W

輸入

電壓范圍

120Vac～288Vac， 176-288Vac滿載工作；120-176Vac線性遞減

額定電壓

220/230/240Vac

功率因數

≥0.99

頻率

50Hz/60Hz±5Hz

輸出

電壓

220/230/240Vac±3％

功率因數

0.8

頻率

正常模式時，旁路50Hz/60Hz±5Hz內時，輸出跟蹤旁路頻率

波形

正弦波

電流峰值因素

3:1

電壓失真度

≤3％額定線性負載，≤5％額定非線性負載

過載能力

額定輸入：105％～125％，5min

市電工作效率

91％

電池

類型

閥控式密封鉛酸蓄電池


數量*電壓*容量

16×12V×7Ah（標機電池模塊）；由用戶外接電池容量確定（長延時機）

額定電壓

192Vdc

充電電流

標機 2Amax ；長機4A max

再充電時間

帶載100％放電至UPS自動關機，6h充至電池容量的90％（僅對標機電池箱模塊）*

環境

工作溫度

0℃～＋40℃

儲存溫度

－40℃～＋70℃

相對濕度

5％RH～95％RH，無冷凝

工作海拔高度

＜1500m，超過1500m 時，參照GB/T3859.2 降額使用

噪音

＜55dB

＜58dB

通信及管理

通信接口

DB-9 RS-232、B型USB

安裝方式

塔式

切換時間

市電 →電池 0ms

安規

CCEE（GB4943-1995）/GB4943

電磁兼容

CE/RE

IEC/EN/AS 62040-2 2nd Ed =CISPR22 Class A

surge

IEC/EN 61000-4-5，Level 4（4kV）（火線對地），Level 3（2kV）（火線之間）

尺寸（ 寬× 高× 深，mm）

裸機

180×345×525

180×455×525

電池箱模塊

180×345×525

重量

裸機

16.5（標機）/17（長機）

22.8（標機）/23（長機）

電池箱模塊

58

顏色

黑色RAL7021


*標機機頭無內置電池，需通過加配電池箱模塊組成標機系統
