    在數據中心產業蓬勃發展的浪潮中，依然存在著很多結構性問題：數據中心如何向云時代邁進、如何同互聯網進行完美對接、如何進行節能減排技術創新、如何進行優化運維、如何增強持續運營能力、如何避免IDC產品服務同質化問題等。數據中心的管理者們正在重新審視數據中心的規劃與建設，設計、管理、運營等問題，能耗挑戰將貫穿于數據中心的整個生命周期。

    信息化的發展使企業，政府信系統數據量與日俱增，企業也需要IDC機房助力云計算、大數據、移動互聯網的發展，這推動了IDC機房的巨大發展和變革，設備的多樣性，系統的高可靠性，使數據中心的“心臟”——使機房供電勉勵越來越高的挑戰。

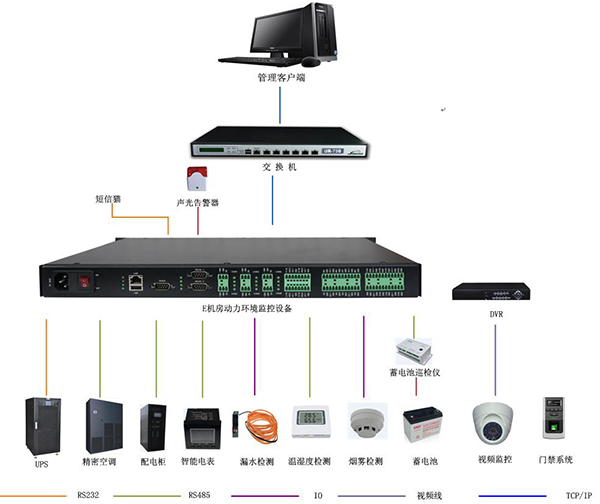

在IDC機房中，傳統動力系統一般包括：UPS設備和蓄電池系統、高低壓配電系統、精密空調系統、應急發電系統、綜合監控系統等子系統，各系統在實際運行中組成一個密不可分的綜合整體，如何建設高效、安全、綠色、集成的IDC機房，成為業界標準的技術趨勢。

    易事特模塊化UPS電源應用領域覆蓋金融、通信、電力、醫療、軌道交通等行業；突破供電范圍的技術堡壘 ，做到真正的寬電壓輸入，滿足不同電網的供電要求；“模塊化冗余并聯”凸現價值，體現供電系統的“隨需應變”，讓用戶隨著業務的發展而實現“動態成長”。即滿足了后期設備的所需擴展，又降低了用戶的初期購置成本。未來，隨著UPS系統設計理念的不斷深化，模塊化UPS必將引起不間斷電源新的革命，進而成為未來UPS系統發展的優勢。

    機房電力系統中每一個環節都應具有可擴展性和可管理性；低壓配電自動切換系統以及UPS冗余系統等，對于這些系統我們不僅要精心設計，還要精心施工和系統化測試。UPS電源系統是電子信息機房的重要組成部分，擔負著保障機房服務器與電子通信設備供電的重要任務。

    隨著綠色節能數據中心的日漸深入人心，IT設備、供電(包括UPS、PDU、變壓器等)、制冷是機房能耗的主要構成，據測算，UPS效率每提升1%，全世界數據機房可節電3億度，是機房節能不可忽視的一環。用戶需求是市場發展的“指南針”，用戶以及市場的成熟使“模塊化”UPS產品將成為主導未來市場的中堅核心。

    在中國，隨著通信與網絡應用的復雜性、精密性與綜合性日益增加，用戶對高擴展冗余、持續可靠、純凈電源的需求也隨之俱增，這是傳統電源系統所不能提供的。

    傳統的UPS產品需求大戶如電信、金融等行業的采購規模與以前相比出現了較大幅度的滑落。有專業機構做出的調查表明，由于這兩個行業的硬件投資比重會逐漸減少，加上這兩個行業的ＵＰＳ保有率較高，因此其ＵＰＳ需求不太可能出現大的增長，預計未來的市場份額將逐漸下降。相反，一些以往占市場比重不大的行業如制造業、交通業、能源業等對ＵＰＳ的需求呈現出了快速增長的勢頭，特別是制造業中，中小企業的大規模崛起，更是成為了帶動ＵＰＳ市場增長的新動力源泉。

易事特模塊化UPS成功入圍“國家廣播電影電視總局”等各大行業，為納入行業采購標準規范奠定重要的基石。

供電的可靠性

    LBS同步控制功能，實現雙母線并機冗余功能，確保供電可靠性。

    在行業用戶的信息網絡供電系統建設中，模塊化UPS可以幫助用戶在未來發展不明確的情況下分階段進行建設和投資。此外，打破傳統的“1+1”或“N+1”的冗余機制，實現“N+X”的故障冗余及升級擴容，也可以大大節約采購、安裝及維護成本

    模塊化UPS最多可以增加到20個模塊，單模塊由20、25、50KVA模塊組成。單機最大擴展到250KVA：?jiǎn)蝹€(gè)模塊功率25KVA，共10個；單機冗余并機達到1000KVA：?jiǎn)文K功率50KVA，共20個；

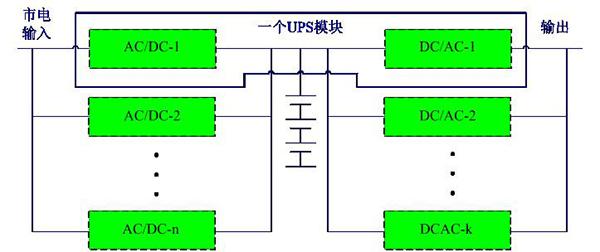

n個整流模塊與k個逆變模塊組成的冗余并聯式UPS

高效節能低成本

    傳統工頻機在滿載狀態下其效率僅能達到約90%，且此時其THDI通常達＞30%;如果需要為降低THDI而增加5、7次無源濾波器，而系統效率會低至90%以下。易事特采用的PFC整流技術與三電平控制技術相比12脈沖整流與二電平控制技術，脈動轉矩減低，其輸入諧波理論上≤5%，而實際易事特模塊化UPS輸入諧波電流＜1.9%（見圖一）。

傳統UPS與模塊化UPS拓?fù)浼軜?gòu)對比（圖一）

    其獨有的逆變拓?fù)洹叭娖娇刂萍夹g(shù)”，能有效減低逆變IGBT的導通與關斷的損耗，并通過優化母線電壓調整參數和邏輯，超越傳統UPS效率90%，其整機效率達到96%，排名領先行業（見圖三）。由此并榮獲得“中國節能產品認證證書”。

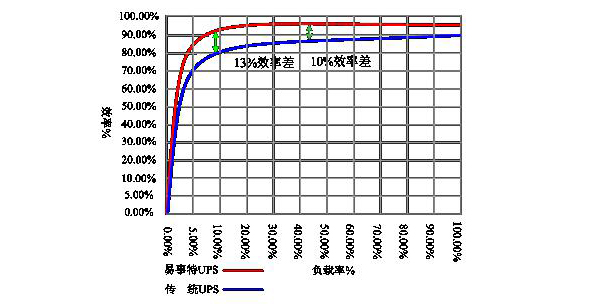

傳統UPS與模塊化UPS效率對比 （圖二）

    易事特模塊化UPS實現的LBS功能系統，由兩臺獨立的系統UPS1和UPS2通過LBS總線電纜相連，LBS總線電纜內包括一條CAN BUS和一條同步信號線。為了避免單點故障，監控采用冗余設計，一臺UPS內有個監控模塊。EA660III的LBS功能支持8個獨立系統的負載同步（先實現兩個系統的同步）。

    模塊UPS核心元件TMS320F2812內含128K×16位的片內Flash存儲器，并可擴展多達1MB的外部?jī)?chǔ)存器，結合外部硬件設計構成具有存儲事件的黑匣子功能，在數據中心應用領域，遇不可抗力因素發生的電氣故障，UPS黑匣子存儲記錄瞬態故障發生數據，為分析故障提供權威以及切實有效的數據。

 國務院辦公廳日前印發《關于2014-2015年節能減排低碳發展行動方案的通知》。方案要求，大力推進產業結構調整：加快建設節能減排降碳工程；狠抓重點領域節能降碳；強化技術支撐；進一步加強政策扶持；加強監測預警和監督檢查；落實目標責任等。一系列政策促使企業融入國家號召—節能低耗。

    淘寶、微商等大型電子商務購物模式的脫穎而出，使得傳統的商務模式向電子商務加速轉型，在以云計算為代表數據中心IDC創新的襯托下，IT設備供電可靠性、機房散熱、溫濕度、電磁場強度、噪音干擾、防雷、等電位接地、全面監控等，為數據機房構建者提出新的要求。

1、數據中心建設主要內容及分類

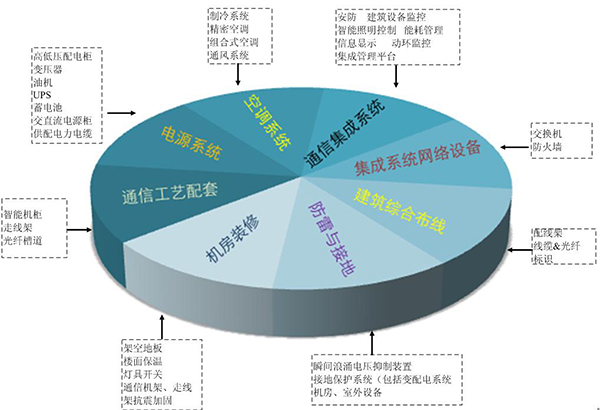

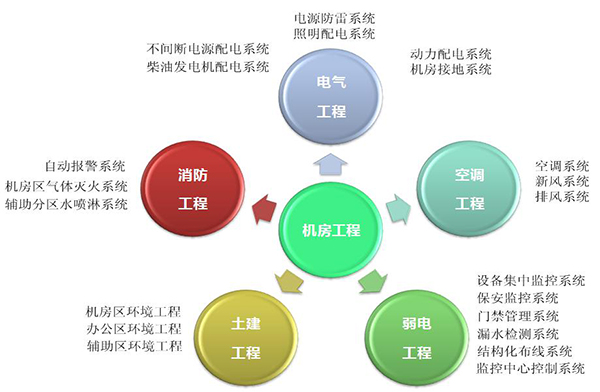

    機房的建設是一個系統工程，機房的基礎設施必須具備可靠的容錯、多種備份路徑，其中一個典型的數據中心至少由20個主要的子系統構成的總體。這些子系統按工程承包商分類為：電氣工程、消防工程、土建工程、弱電工程、空調工程等多個專業于一體。見（圖一）機房建設中不可或缺的還有豐富的工程施工和管理經驗。

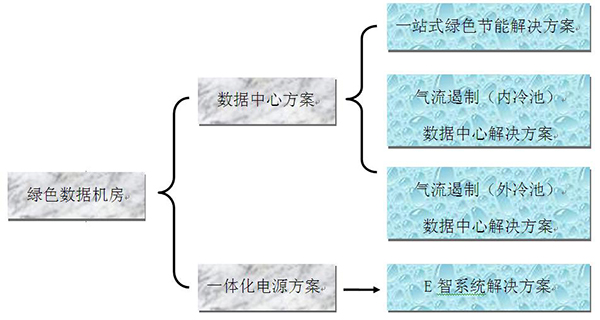

    其中將各子系統再細化分類，由單獨可用的子系統與其他系統之間無縫對接，構成數據機房基礎設施建設。見（圖二）其中供電系統成是基礎設施最重要的子系統之一，結合數據機房設計規范，與電信、移動等行業巨頭系統集采標準，數據機房對溫度、濕度、潔凈度、電磁場強度、噪音干擾、安全保安、防漏、電源質量、振動、防雷和接地等。機房建設者需要轉變傳統IT機房架構，找到一種適合云計算、大數據時代全新的設計理念、高效低碳的構思、與全方位的交付模式。

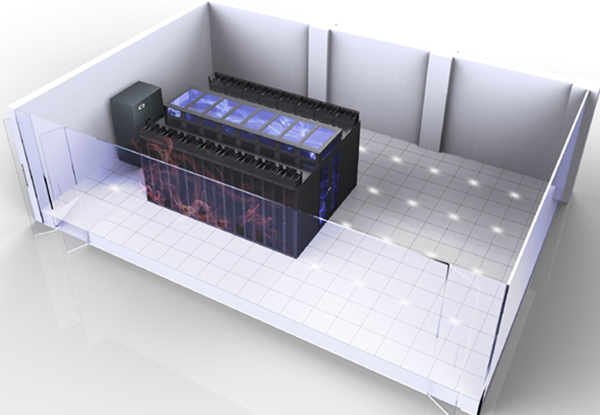

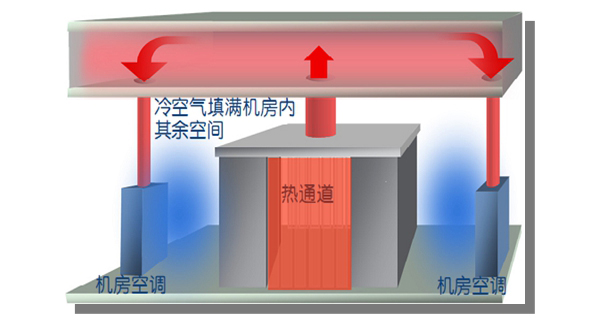

    易事特“外（內）冷池結構”的數據中心機房解決方案，是數據機房科研成果最好的見證，為滿足不同高端數據中心各種氣流組織而設計，針對現代數據中心局部負載過熱問題，保證設備中心的可靠運行,實現端到端氣流組織設計，以滿足IT設備散熱對冷空氣風量的最大需求。具體做法是將服務器機柜面對面進行排列以形成通道，并在通道兩端及頂部進行封閉設計，構成一個冷空氣室，使IT設備散熱所需的冷空氣和排放的熱空氣完全隔離，阻止數據中心冷、熱氣流混合，以此提高制冷設備工作效率，解決了數據中心高密度IT設備局部過熱問題，降低了PUE值，使數據中心達到綠色和節能的目的。

新一代數據機房對空間利用率會更高，逐步向倉儲式發展，易事特?cái)?shù)據中心預測5-10年之后機房擴展與冷卻空間，最大限度考慮建設初期投資與規劃，滿足后續配套設施同步增長與各子系統：高頻模塊化UPS、行級列間空調，智能型精密配電等，均安全冗余設計。

    而易事特新型模塊化冷池?cái)?shù)據中心解決方案運行原理：是將兩排面對面排列的機柜中間的冷通道安裝活動墻隔板使其完全封閉，構成一個冷空氣室，使95%左右的冷風可以直接送到冷空氣室內而進入服務器設備，經過冷熱交換后的熱風排到機房，再回到空調機組。

4、傳統機房冷池與采用氣流遏制系統的冷池

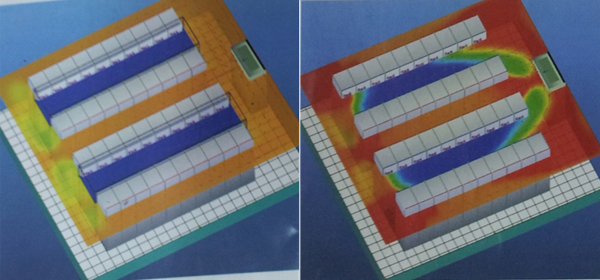

    下圖為傳統機房與采用冷池系統的CFD熱模型對比效果圖，易事特冷池解決方案獨有的“精確送風系統”把冷熱區分開，普通冷池相較行間精確送風控制冷池還存在較多不足。

1、傳統機房冷熱通道混亂，制冷效果非常不理想，容易形成機房局部過熱。

2、普通冷池系統機柜做不到全面監控，沒有針對性控制,冷卻效果參差，不夠理想；

3、普通冷池系統節能效果還有較大提升余地;

4、即便設有監測控制裝置冷池，多數還是以冷池內的溫濕度為控制依據進行控制，不能如實的反映組成冷池的機柜實時工作狀況。

易事特冷池結構特點：

    海量異構數據迸發處理難、能耗增長成本，設計構建“高效低碳綠色數據中心”實現“節能減排低碳目標”等一系列節能措施已納入國家“十二五”規劃，并且積極推進市場化節能減排機制：實施能效領跑者制度。定期公布能源利用效率最高的空調、冰箱等量大面廣終端用能產品目錄，單位產品能耗最低的乙烯、粗鋼、電解鋁、平板玻璃等高耗能產品生產企業名單，以及能源利用效率最高的機關、學校、醫院等公共機構名單，對能效領跑者給予政策扶持，引導生產、購買、使用高效節能產品。適時將能效領跑者指標納入強制性國家標準。
