    1、制訂過程

    《集中式蓄電池應急電源裝置》由住房和城鄉建設部標準定額研究所提出，住房和城鄉建設部建筑制品與構件產品標準化技術委員會（國內代號）歸口。依據中華人民共和國住房和城鄉建設部“關于印發《2005年住房和城鄉建設部歸口工業產品行業標準制訂、修訂計劃》的通知”（建標函[2005]81號）進行編制。

    基于蓄電池儲能的全電子式應急電源裝置自21世紀初研制、應用以來，產品類型、應用范圍迅速發展，生產企業不斷增加。在產品生產、使用過程中積累了豐富的經驗。《民用建筑電氣設計規范》和《全國民用建筑工程設計技術措施》等技術文件對該裝置在建筑工程中的應用均有明確規定。為此，該裝置在應用范圍、系統配置、功能要求、技術參數等方面亟待規范，以保證產品質量，提高使用的安全性、可靠性及規范性，因此編制本產品標準。

    2011年5月至10月，在中國建筑標準設計研究院主持下，廣東易事特電源股份有限公司等8家電源企業參與研究討論，該標準制訂過程深得設計院系統各相關單位的熱情支持、高度關注與積極參與。中國建筑設計研究院、中國有色設計研究院、哈爾濱工業大學建筑設計研究院、五洲工程設計研究院、中國航空規劃建設發展有限公司、中建國際設計顧問有限公司、陜西市政建筑設計研究院有限公司、河南建筑設計研究院有限公司、中國建筑第二工程局有限公司核電分公司、四川欣光華電控設備有限公司等單位分別提出了富有建設性建議。2011年10月20日-25日審定的《集中式蓄電池應急電源裝置》（中華人民共和國建筑工業行業標準），將由中華人民共和國住房和城鄉建設部發布實施。

    2、 該標準制訂體現出如下幾個方面的特色：

    （1）行業領域內設計院單位、制造企業廣泛參與程度高；

    （2）充分引用系列國際標準：

    IEC60050-551:1998；IEC60050(482):2003；IEC60073:1996.IDT；IEC60529:2001,IDT；IEC 60439-1:1999，IDT；IEC 60446:1999；IEC 62208:2002，IDT。

    （3）嚴格執行有關的現行法律、法規和強制性標準

    《建筑設計防火規范》GB50016-2006、《高層民用建筑設計防火規范》GB50045-95（2005年版）、《低壓配電設計規范》GB50054-95和《供配電系統設計規范》GB50052-95、《民用建筑電氣設計規范》JGJ 16-2008等。

    （4） 將一般性指導作為重點。該標準對應急電源產品功能結構定義如下：

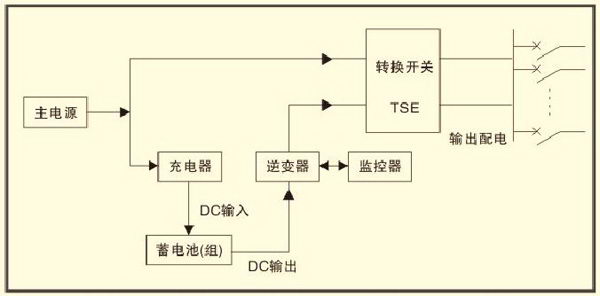

    【1】拓?fù)浣Y(jié)構：



    【2】基本功能：在正常運行方式下，主電源通過轉換開關TSE直接為用戶設備供電。充電器對蓄電池（組）充電，當主電源中斷或輸出電壓低于規定值時，瞬間啟動逆變器而使裝置轉入應急運行方式，并通過轉換開關TSE轉換到逆變器為用戶設備供電。

    3、指導意義

    （1）首次將應急電源明確定位為工業建筑二次電源系統，將工業建筑領域傳統稱謂的“備用電源、保安電源、應急照明電源、消防應急電源、工業事故電源”產品概念統一起來；

    （2）在對通常所講的EPS“切換時間、轉換時間”進行剖析，以及分析參照國際標準基礎上， 將應急電源輸出端供電間斷時間作為考評，并將之交付設計院、用戶單位根據負載用電特征進行確定（0-X秒），從而有效避免了長期以來在學術界、產業界、用戶界形成的“EPS允許有切換時間，而UPS沒有切換時間”的錯誤概念。

    （3）集中式蓄電池應急電源裝置不僅承擔消防用電職能，適用于一切需要但又不具有二路市電電源供電條件的場合，因而產品類的適用面更為廣泛。

    （4）技術開放性。新標準從功率等級上限原則上不作限制。大型工業廠礦、智能小區、交通樞紐、區域電網黑啟動等場合往往需要兆瓦級以上功率等級二路供電電源。故制造單位可根據用戶用電需求，制造供應超大功率應急電源產品。另外，對于應急電源系統的監控則鼓勵采用新技術、新方案，以為用戶提供優質的使用、運行維護為目標。

    （5）新標準的頒布實施必將引導國內應急電源產業更加穩健而快速的發展。

    二、國內應急電源系統（EPS）產業技術發展

    伴隨新型電力電子器件、DSP數字控制技術、電能變換技術、通信技術的快速發展，以及上述新標準的推出，應用領域的不斷擴張，國內EPS電源產業技術必將呈現出新的發展態勢：

    （1） 截止目前為止，EPS電源只有單一后備供電職能，可謂“養兵千日、用在一時”。實際上，在諸多場合應該讓其承擔起電能質量控制作用。亦即，研發制造多功能應急電源裝置；

    （2） 大功率產品研制。目前，國內應急電源裝置的額定容量一般在400KVA以內。國際上中壓超大功率（1MW-15MW）產品逐步廣泛應用于一般工業領域；

    （3） 集成一體化。UPS為精密負載設備提供電壓頻率穩定不間斷的“精電”，旨在保障信息傳輸、采集與處理系統的安全；EPS 為重要負載設備提供后備用電需求。在許多工程項目中，兩種類型產品都有大量需求。為此，從現場布線、監控、配電、電氣協聯到機柜并組諸多方面有必要集成設計。

    （4）多機網絡集成監控。在大型工程項目中，往往按區域分布配置多臺套應急電源系統。常規的單機監控界面不能直觀反映出整個應急電源系統的實時狀態，缺乏長期運行狀態數據集中收集、存儲與管理。
