艾默生UH31-0150L UPS電源
發布時間：2017.02.10    瀏覽次數：2746
iTrust UH31三進單出10－20KVA系
iTrust UH31系列UPS為三進單出型（三相輸入，單相輸出）智能高頻在線式交流不間斷電源系統，共有三個規格，額定輸出容量分別為10KVA、15KVA、20KVA
優點
  • DSP全數字控制技術，提高了控制的靈活性和穩定度，保證了產品的一致性和可靠性
  • 純再現功能，對用戶設備提供全面徹底的電力保護
  • 智能化的電池管理，延長UPS電池使用壽命近50%
  • 完善的網絡監控解決方案，UPS運行的手段

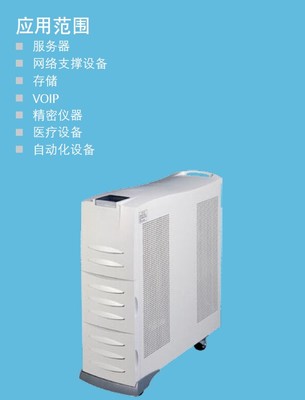

應用領域
  • ISP應用，中小規模的網管系統/機房，業務服務器群，工業過程控制應用，中小規模的辦公自動化，精密儀器設備，醫療設備等
性能特點
  • 三進單出，380V/220V
  • 純在線，雙變換-提供供電質量
  • 基于DSP的全數字控制技術-帶來更高可用性
  • 標配輸入防雷板-超強地域適應性
  • 支持多種接口，多種平臺的網絡監控-方便IT客戶的管理
  • 超強缺相工作能力-確保電網情況下的穩定供電
  • 基于IGBT的整流/逆變電路-帶來完美輸入/輸出電氣性能
  • 輸入功率因數校正技術（PFC）-節能，降低系統成本
  • 超寬輸入電壓抗擾范圍-適應惡劣電網環境
  • 智能化電池管理-保護電池，延長電池壽命
  • 中英文界面-方便用戶使用
系統特點
  • 全數字控制，全面提高可靠性，MTBF平均無故障時間（以美國軍標計算）：10-20KVA 30萬小時
  • 智能化網絡管理，可實現lnternet/lntranet遠程網絡監控和65000臺多區域UPS集中管理
  • 業內強的電網適應能力，相電壓120~276VAC，50Hz ±10%,320VAC 1小時不損壞，滿足惡劣電網環境，160VAC以上滿載運行，160~120VAC承載能力線性遞減，120VAC可帶半載
  • 多級防類保護，保證網絡系統安全運行，C級防雷（選件）20ms雷擊電流，D級防雷（內值）8/20ms6KV/3KA混合波
  • 符合國際安規及電磁兼容標準，功率因數＞0.95，電磁兼容通過EN50091
  • 三進單出產品10~20KVA具有業內獨有的缺相工作能力，相電壓在≥176VAC式缺醫相UPS可稱單50%負載，缺兩相UPS可承擔25%負載
  • 智能化電池管理，大幅延長電池壽命，可進行電池放電終止保護電壓自動調節、自動均衡浮充管理、電池容量和故障檢測，自主均流的可并聯充電器能根據需要選配擴容，保證長延時UPS系統充電需要
技術參數


型號
UH31-0100L
UH31-0150L
UH31-0200L
容量
10KVA
15KVA
20KVA
噪聲
＜55Db（1米）
＜60Db(2米)
輸入
額定電壓
線電壓380Vac
電壓范圍
1、相電壓在176~276V范圍內，滿載工作；
2、只要有一相電壓在120~176V范圍內，按三相中小輸入電壓線性遞減，相電壓120V時，可50%滿載工作；
缺相工作情況
1、缺一相的情況：另兩相電壓在176~276V范圍內，50%滿載工作；另兩相中只要有一相電壓在120~176V內， 線性遞減，120V時，可25%滿載工作；
2、缺兩相的情況：剩下的一相電壓在176~276V,25%滿載工作；120~176V線性遞減，120V時，可12.5%滿載工作
頻率
45--~55Hz
輸入方式
三相四線制
功率因數
＞0.95（額定電壓下）
輸出
功率因數
標準0.7（可達0.8）
電壓
220Vac±1%
電壓失真度
線形負載＜0.3%； 非線形負載＜5%
逆變器過載能力（市電或電池）
105%＜負載＜125%時，10分鐘后轉旁路數處；
125%＜負載＜150%時，1分鐘后轉旁路數處；
負載＞150%時，200Ms后立即轉旁路數處；
峰值因數
3︰1
旁路工作電壓
120~253Vac
整機工作效率
可達92%（逆變效率大于96%）
市電掉電轉換時間
零轉換
系統
面板顯示方式
LED+LCD(中英文可選)
安全規范要求
CCEE,EN60950
可承受的輸入電壓
線電壓554Vac，1小時（靜態）
電磁兼容要求
傳導：EN55022ClassA
輻射：EN55022ClassA
抗擾性滿足
EN61000-4-2,3,4,6,8,11Level Ⅲ,EN61000-5Level Ⅳ
MTBF（系統）
30萬小時
MTTR(板級維修)
1小時
絕緣電阻
＞2M(500Vdc)
絕緣強度
（輸出對地，輸入對地）2820Vdc, 漏電流＜3.5mA
電涌保護
IEC60664-1-Ⅳ
冗余技術
串聯熱備份
產品外形尺寸與質量


型號
寬×高×深
重量（㎏）
UH31-0100L
280×875×770
97
UH31-0150L
116
UH31-0200L
116
